CDS-6IP Multi
Artikelnummer: 4074464Richtfunkmodul 5GHz 4PoE
nicht mehr lieferbar
- Reichweite bis zu 2 km
- 4xPoE-Port für Kamera
- Versorgung mit 12-48VDC
- iCAMSAT-OS verlustfreie Übertragung
- Wettergeschützt (IP65)
- Mastmontage, Wandmontage optional
- Kompatibel zur CDS-6IP Geräteserie
- Transparente Punkt-zu-Mehrpunkt Übertragung
- Vorkonfiguriert
Das IP-Richtfunkmodul CDS-6IP Multi ist für eine dauerhaft stabile Übertragung von hochaufgelösten Videodaten auch von mehreren IP-Kameras im Außenbereich bestens geeignet. Dieses Modul verfügt über die Möglichkeit bis zu vier IP-Kameras direkt anzuschließen und mit PoE+ (PoE-Gesamtleistung 60W) zu versorgen.
Die Stromversorgung des CDS-6IP Multi erfolgt über 12-48VDC. Ideal ist die Versorgung mit 48VDC/2A (siehe optionales Zubehör). Durch die mitgelieferte Bügelschelle wird eine Montage am Mast (Ø max. 45 mm, Schwenkbereich +/-20°) ermöglicht. Passende Wandhalter sind als optionales Zubehör erhältlich.
Die Strecke ist bei ASL werkseitig bereits mit verschlüsselter Übertragung vorkonfiguriert. So ist eine zeitsparende Inbetriebnahme mit nur geringem Konfigurationsaufwand möglich.

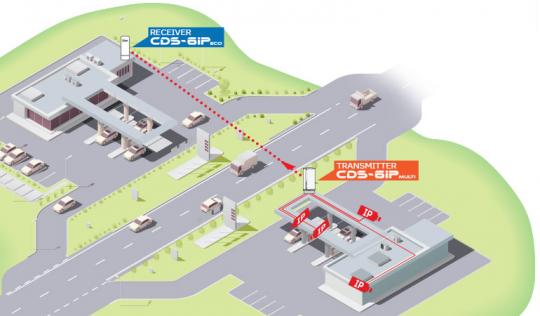

Für eine Richtfunkstrecke werden mindestens zwei Module aus der Serie CDS-6IP benötigt:
CDS-6IP Eco - Ausführung mit zwei Netzwerkports
CDS-6IP 3PoE - Drei Netzwerkports mit PoE+ (90 W PoE-Gesamtleistung)
CDS-6IP Multi - Vier Netzwerkports mit PoE+ (60 W PoE-Gesamtleistung)
CDS-6IP SMA - Mit SMA-Anschluss für externe Antenne (Rundstrahl/Reichweite)
Die Stromversorgung des CDS-6IP Multi erfolgt über 12-48VDC. Ideal ist die Versorgung mit 48VDC/2A (siehe optionales Zubehör). Durch die mitgelieferte Bügelschelle wird eine Montage am Mast (Ø max. 45 mm, Schwenkbereich +/-20°) ermöglicht. Passende Wandhalter sind als optionales Zubehör erhältlich.
Die Strecke ist bei ASL werkseitig bereits mit verschlüsselter Übertragung vorkonfiguriert. So ist eine zeitsparende Inbetriebnahme mit nur geringem Konfigurationsaufwand möglich.
Für eine Richtfunkstrecke werden mindestens zwei Module aus der Serie CDS-6IP benötigt:
CDS-6IP Eco - Ausführung mit zwei Netzwerkports
CDS-6IP 3PoE - Drei Netzwerkports mit PoE+ (90 W PoE-Gesamtleistung)
CDS-6IP Multi - Vier Netzwerkports mit PoE+ (60 W PoE-Gesamtleistung)
CDS-6IP SMA - Mit SMA-Anschluss für externe Antenne (Rundstrahl/Reichweite)
- Typ
- Point-to-Point, Point-Multipoint, Sender, Empfänger (bis 8xSender auf 1xEmpfänger)
- Funk-Frequenz
- CE: 5180-5350 MHz; 5470-5725 MHz
- Antenne
- Integriert 14 dBi MIMO (dual H-V Polarisation), Öffnungswinkel: H-60°, V-25°

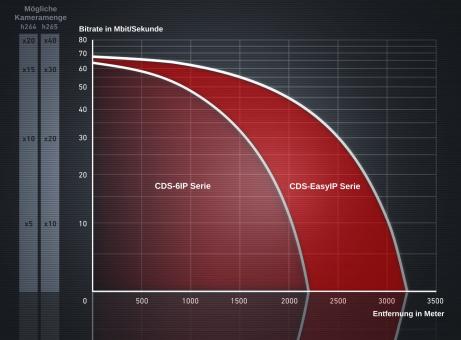

- Datenrate
- 100m:63Mbit/s, 500m:59Mbit/s, 1km:48Mbit/s, 1,5km:33Mbit/s, 2km:12Mbit/s
- Kamera-Auflösung
- 12MP, 8MP, 4K, UHD, HD1080p, HD720p und andere
- Kanäle
- 16 (CE)
- Modulation
- digital OFDM
- Montage
- Mastmontage mit Bügelschelle (Ø max. 45 mm), Schwenkbereich +/-20°, Wandhalter optional verfügbar
- Power over Ethernet
- 3xPoE+ Port, PoE-Gesamtleistung 60W
- Reichweite
- Bis zu 2 km, Entfernung & Datenrate sind umgebungsabhängig
- Sendeleistung
- 27 dBm (500 mW e.i.r.p.)
- Netzwerk
- 5x RJ45, 10/100base-TX
- Spannungsversorgung
- 12-48V DC, 48V DC/2,5A empfohlen, Netzteil optional verfügbar
- Leistungsaufnahme
- 16 W (max. 80 W mit PoE)
- Schutzklasse (EN60529)
- IP65
- Abmessungen
- 140 x 340 x 60 mm (B x H x T)
- Betriebstemperatur
- -20°C bis +55°C
- Zubehör im Lieferumfang
- Bügelschelle
